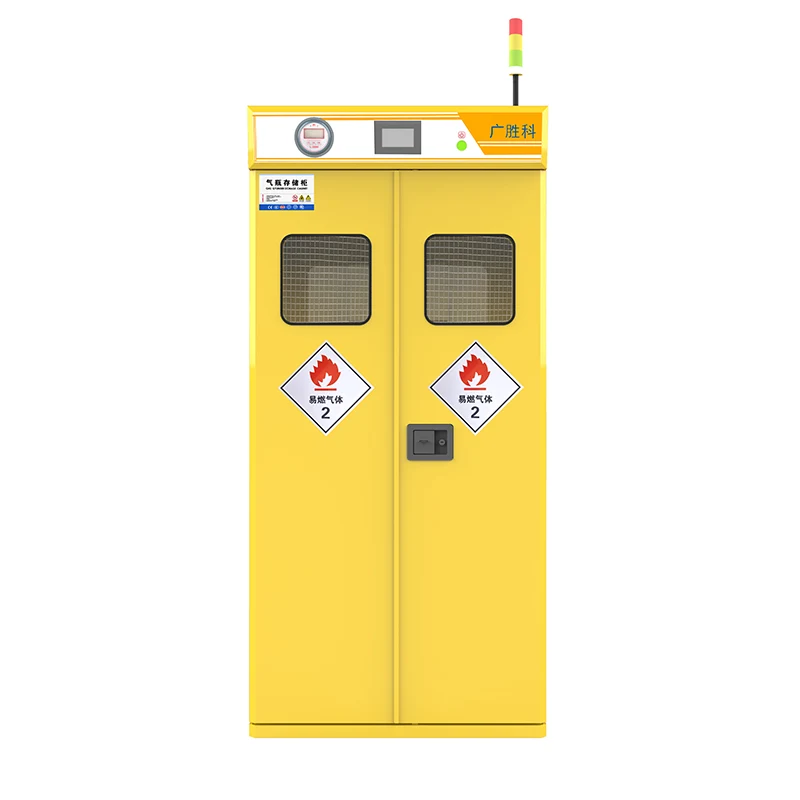

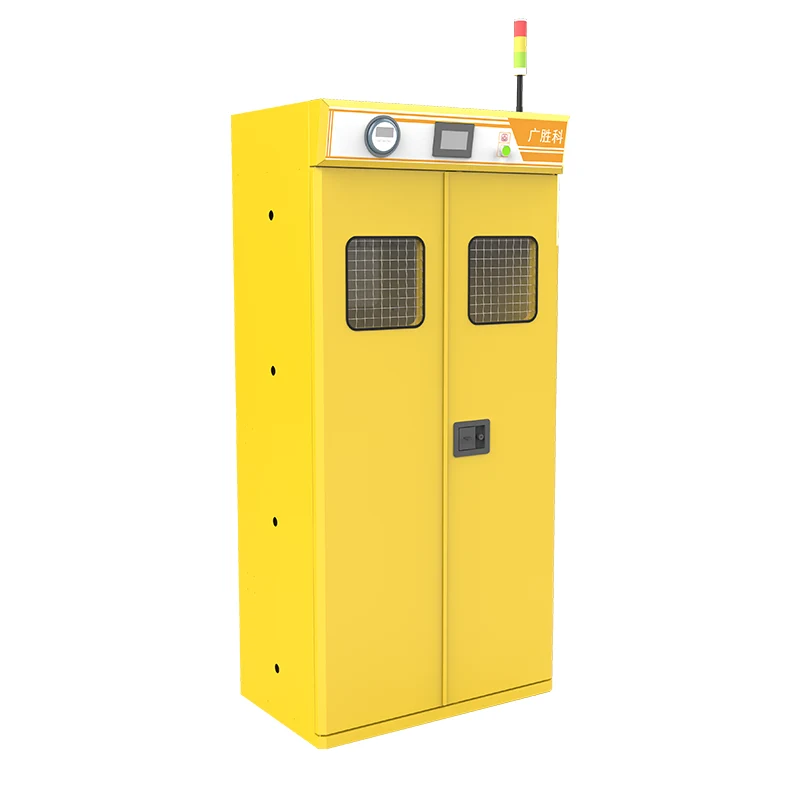

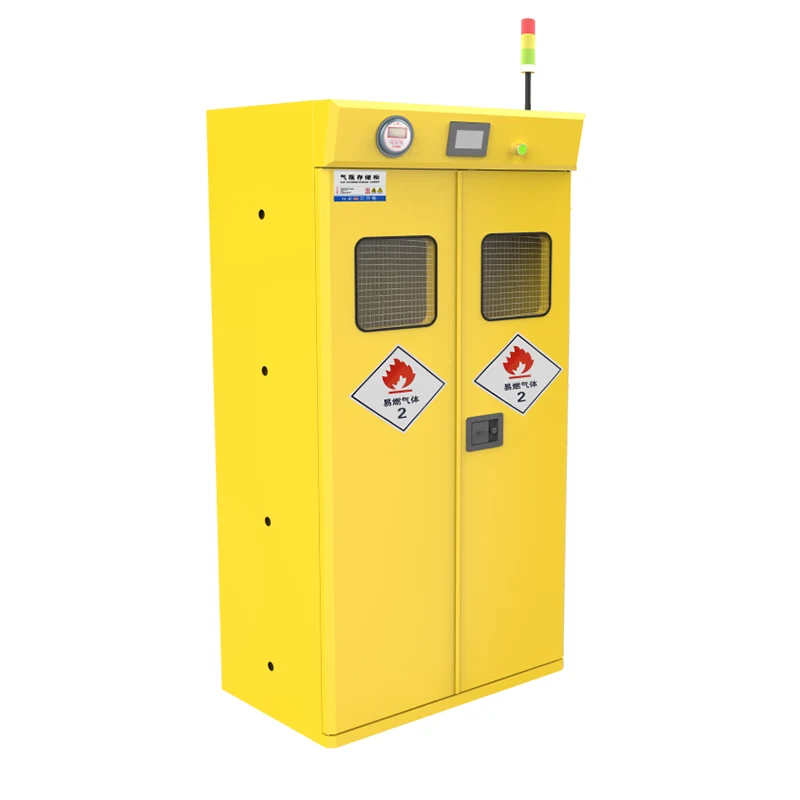

Intelligent dubbelflaskexplosionsbevis Gascylinderlagringsskåp

Explosionssäker gascylinderlagringsskåp är en säker lagringslösning utformad för olika farliga brandfarliga och explosiva gaser, inklusive metan, acetylen, väte, syre och inerta gaser. Den är utrustad med en larmfunktion, vilket säkerställer hög säkerhet, tillförlitlighet och kvalitet.

1. Skåp

Skåpet är konstruerat med dubbelskikt högkvalitativt kallvalsade stålplattor, var och en med en tjocklek av ≥1,5 mm. Efter att ha genomgått betning och fosfaterande behandlingar sprayas ytan elektrostatiskt med epoxiharts, vilket ger utmärkt resistens mot syror, alkalier och rost. Den yttre dörrpanelen har en 1,5 mm tjock struktur, och mellanlagret är fylld med eldfast material med keramisk fiber.

2. Dörrpanel

Dörrpanelen är utrustad med avtagbara gångjärn och ett transparent explosionssäker glasvisningsfönster på framsidan, vilket gör att användare kan observera användningsstatusen för gascylindrarna inuti skåpet.

3. Visningsfönster

Visningsfönstret är tillverkat av härdat glas, med en unik och ny design.

4. Passhål

Det finns ett passhål på sidan av skåpet för att säkerställa korrekt gascirkulation inuti.

5. Rörlig fixeringsenhet

Den rörliga fixeringsanordningen kan rymma lagring av gascylindrar med olika höjder och diametrar. Den använder en fast 304 fixeringsmekanism för rostfritt stålkedja för att förhindra att gascylindrarna tippas över.

6. Mekanisk pedal

Pedalen är en mekanisk rampplatta. Det finns en justerbar rostfritt stål präglad pedal längst ner i skåpet, vilket underlättar enkel belastning och lossning av gascylindrar.

7. Låsanordning

Ett trepunktslänklås används, vilket ger förbättrad säkerhet.

8. Larmanordning

Ett hörbart och visuellt larmsystem används med ett högt men icke-irriterande ljud.

9. Automatiskt avgassystem (valfritt)

10. gasavgasventil

Gasavgasventilen har en dubbelventilstrukturdesign. Det kommer automatiskt att larma och stängas av när gastrycket är otillräckligt.

11. negativt tryckmätare

Det negativa trycket inuti skåpet kan ställas in enligt typen av gas. Det gör det möjligt för användare att övervaka det negativa trycket inuti skåpet. När sensorn inuti skåpet upptäcker en gasläcka och aktiverar larmet, startar toppfläkten automatiskt och utvisar gasen utanför genom avgasröret för att skydda arbetsområdets säkerhet.

12. Kontrollsystem

Kontrollsystemet har 40 vanligt använda gasparametrar för inbäddade för val.

13. Automatisk dörrstängningsanordning

När temperaturen utanför skåpet når 70 ° C smälter låsanordningen för gascylinderskåpsdörren automatiskt och dörren stängs automatiskt och förhindrar att elden sprider sig inuti.

14. Tryckövervakning

Det negativa trycket inuti gascylinderskåpet visas i realtid. När trycket är lägre än inställningsvärdet aktiveras fläkten automatiskt. Det maximala negativa trycket inuti cylindern kan nå 60 pascals.

15. Automatisk omkopplingsenhet

När gastrycket i en cylinder är otillräcklig växlar det automatiskt till hela cylinderområdet. När gastrycket i båda cylindrarna är otillräckliga stängs huvudventilen automatiskt.

16. Semi-automatiskt gasomkopplingssystem i rostfritt stål

Detta system är lämpligt för C₂H₂, CO₂, AR, N₂, HE, O₂ och AIR. Det maximala ingångstrycket är 20MPa och utgångstrycket sträcker sig från 0 till 1,6MPa. Den fungerar på ett 1-användnings-1-standby-läge och är utrustad med 4 membranventiler (2 on-off-ventiler och 2 rensningsventiler), inklusive en tryckavlastningsventil. Inlopps- och utloppsgränssnitten är 1/4 ”NPT (F).

17. Explosionssäker magnetventil

18. Digital Display Low-Pressure Alarm (RY-PLB)

Den kan övervaka 1 - 4 kanaler, med en flytande kristallskärm, hörbart och visuellt larm och digital display.

19. Rostfritt ståltryckssensor

Område: 0 - 20MPA; Utgång: 4 - 20mA; Noggrannhet: 0,5%FS; Installationstråd: 1/4NPT

Försiktighetsåtgärder och underhåll

Förvara gascylindrar som innehåller samma typ av gas i samma skåp. Blanda inte olika typer av gaser.

När du installerar gascylinderskåpet, placera det mot en vägg och se till att den är nivå.

Testa larmet en gång i veckan. Använd vanligtvis en icke-ignorerad tändare för att frigöra gas nära luftintaget i några sekunder. Om larmet svarar med en hörbar och visuell varning fungerar det korrekt. Annars, ha en professionell inspekt och reparera den. (Obs: Under testning, spraya aldrig en stor mängd högkoncentrationsgas direkt på larmens inre sensor, eftersom det kan skada sensorn.)

Håll insidan av skåpet rent och ta bort damm regelbundet eller annat skräp från sensorns luftintag.

Obs: När gascylindrar lagras i skåpet bör det inte finnas några problem under normala, icke-mänskliga inducerade omständigheter. För att förhindra långsamma eller icke-responsiva larm på grund av långa perioder med inaktivitet kan personal utföra larmtester med rök och gas för att säkerställa den normala driften av produkten. Självtestning rekommenderas vanligtvis en gång varannan månad.

Parameter (specifikation)

Funktion och tillämpning

Det intelligenta explosion - Proof Gas Cylinder Cabinet sticker ut med sitt avancerade intelligenta säkerhetsskyddssystem. Det är utrustat med en mängd olika högra övervakningssonder, inklusive övervakningssonder för gaskoncentration, övervakning av tryckövervakning etc. som exakt kan övervaka gasstatusen i skåpet i realtid. När gasläckaget upptäcks kommer det omedelbart att avge hög - decibel hörbara och visuella larm och skicka larmmeddelanden till de mobila enheterna för relevant personal för att säkerställa att faran kan upptäckas omedelbart. När gastrycket inuti skåpet förändras onormalt, kommer det intelligenta styrsystemet att reagera snabbt och automatiskt avbryta gasförsörjningen för att förhindra säkerhetsolyckor orsakade av tryckproblem och nappar faran i knoppen.

I den elektroniska chiptillverkningsverkstaden används specialgaser som silan och fosfin, som är brandfarliga, explosiva och har extremt höga krav på tryck och gasrenhet, i produktionsprocessen. Det intelligenta explosion - Proof Gas Cylinder Cabinet kan övervaka statusen för dessa gaser i verklig tid. När det finns läckage eller onormalt tryck kommer det snabbt att larma och avbryta gasförsörjningen för att säkerställa produktionssäkerheten för verkstaden och produktkvaliteten. I de kemiska laboratorierna i stora skala vetenskapliga forskningsinstitutioner existerar flera experimentella gaser, och gasanvändnings- och lagringsmiljön är komplex. De intelligenta övervaknings- och skyddsfunktionerna för det intelligenta explosionssäkra gascylinderskåpet kan effektivt hantera komplexa situationer, skapa en säker och pålitlig experimentell miljö för vetenskapliga forskare och hjälpa vetenskapliga forskningsprojekt att fortsätta smidigt.
